Questi sono ampiamente accettati e utilizzati nel settore dei condensatori in ceramica.

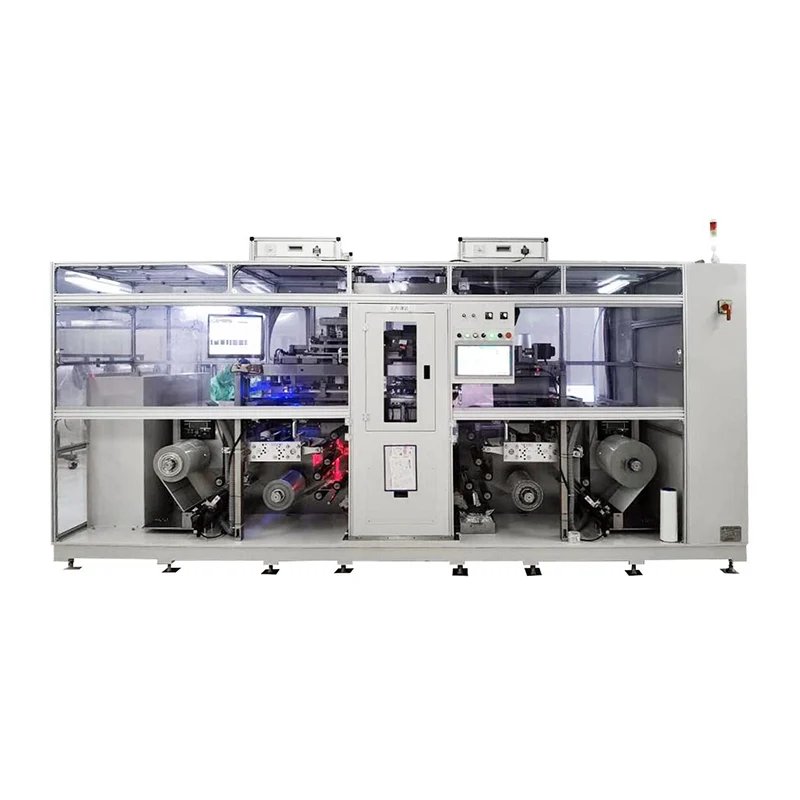

Area attiva: si riferisce all'area totale di tutti gli elettrodi interni sinistra e destra inMacchina MLCCSfaldato e sovrapposto e un mezzo di ceramica efficace viene riempito tra i due elettrodi interni sfalsati e sovrapposti.
Dielettrico attivo: il mezzo isolante ceramico tra tutti gli elettrodi interni interlacciati e sovrapposti all'interno del corpo ceramico MLCC.
Artefatto: qualsiasi anomalia causata dal processo di analisi DPA che non era presente nel campione prima dell'elaborazione DPA. Ad esempio, crepe di sollecitazione, crepe superficiali e spostamento degli elettrodi che possono verificarsi durante la lucidatura.
Larghezza di banda (larghezza della banda): dimensione della larghezza del rivestimento dell'elettrodo a due elettrodi MLCC, dall'estremità dell'elettrodo terminale del chip per coprire la larghezza del corpo ceramico.
Strato di barriera (strato di barriera): lo strato più esterno dell'elettrodo terminale MLCC è placcato in stagno e il secondo strato di placcatura all'interno è uno strato di barriera di nichel, che protegge gli elettrodi interni nello stato di stagno fuso durante la saldatura. Fare riferimento alla sezione 4.3 Schema di processo NME e BME.
Saldatura fredda (saldatura fredda): cattive giunti di saldatura causate da una saldatura di refigurazione incompleta, deboli diversione o infiltrazione sporadica durante il processo di saldatura. Dalla superficie, è caratterizzato da superfici opache, granulari e porose. Dall'interno, la saldatura fredda è caratterizzata da fori eccessivi e possibile flusso residuo.
Elemento condensatore: un corpo a chip in ceramica con placcatura dell'elettrodo terminale.
Corpo in ceramica (elemento del chip): per l'analisi DPA, il corpo ceramico rimuove la placcatura dell'elettrodo finale e contiene solo l'elettrodo interno.
Crack: una crepa o una separazione che si verifica all'interno del MLCC. Le crepe possono essere causate da processi o materiali di produzione impropri o indotte dalla lavorazione DPA o da stress ambientale.
Delaminazione: separazione tra due strati di dielettrico ceramico o tra un laminato ceramico e l'interfaccia di un elettrodo interno o, meno comunemente, all'interno di un singolo strato di ceramica approssimativamente parallela al piano dell'elettrodo interno.
Analisi fisica distruttiva (DPA): analisi sezionale eseguita per esaminare le caratteristiche interne di un oggetto o dispositivo, che si traduce in una distruzione parziale o totale dell'oggetto analizzato. Per i condensatori in ceramica di chip, ciò può includere attacco, macinazione, lucidatura e esame microscopico. In alcuni casi, può anche includere resistenza all'ammortizzatore termico di saldatura (RSH), all'ispezione visiva prima del DPA e ai test elettrici.
Dielettrico: ceramica dielettrica tra elettrodi interni interlacciati e sovrapposti.
Vuoti dei media: vuoti vuoti o agglomerazione di diversi vuoti all'interno di uno strato di media, anche attraverso uno strato in alcuni casi.
Lisciviazione: a causa dell'azione della saldatura fusa, viene eroso il metallo finale del condensatore del chip e la placcatura finale si sciolse in fusione di stagno.
Microcrack: una fessura molto fine in una ceramica che è visibile solo con la luce indiretta, scura o polarizzata a magnificazioni relativamente elevate (tipicamente sopra 1x). Le microcrack reali si verificano a seguito di sollecitazioni all'interno del corpo ceramico o del rilascio di tali forze.
Vista di sovrapposizione: una vista a sezione longitudinale di un condensatore di chip che mostra bordi interni sovrapposti sfalsati, terminale la linea laterale, lo strato di placcatura dell'elettrodo terminale e il corpo ceramico e le articolazioni di saldatura, la sezione è perpendicolare allo strato di elettrodo interno e allo strato ceramico.
