1. Panoramica delle tecnologie ceramiche multistrato
Le tecnologie ceramiche multistrato sono fondamentali per la produzione di elettronica moderna. Tre varianti primarie dominano il campo:
· Mlcc (condensatore in ceramica multistrato)
· LTCC (ceramica cofilata a bassa temperatura)
· Htcc (ceramica cofilata ad alta temperatura)
Le loro distinzioni si trovano nella selezione del Materiale, dalle temperature interventi, dai dettagli del processo e dagli scenari di applicazione.
2. Confronto delle specifiche tecniche
|
parametro |
Mlcc |
Ltcc |
Htcc |
|
Materiale dielettrico |
Barium Titanate (Batio₃), TiO₂, Cazro₃ |
Composito di vetro-ceramico, vetro ceramico |
Al₂o₃, Aln, Zro₂ |
|
Elettrodi metal |
Day/Cu/Ag/Pd-Ag (interno); AG (Terinali) |
Ag/Au/Cu/PD-Ag (leghe a bassa eliminazione) |
W/mo/mn (metalli ad alto fusione) |
|
Temp |
1100–1350 ° C. |
800–950 ° C. |
1600–1800 ° C. |
|
Key Products |
Condensatori |
Filtri, duplexer, substrati RF, antenne |
Substrati ceramici, moduli di potenza, sensori |
|
Applications |
Elettronica di consumo, Automotive, Telecom |
Circuiti RF/Microonde, moduli 5G |
Elettronica aerospaziale, ad alta potenza |

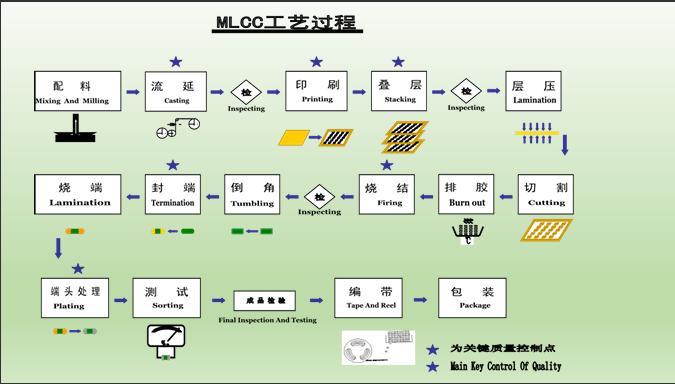

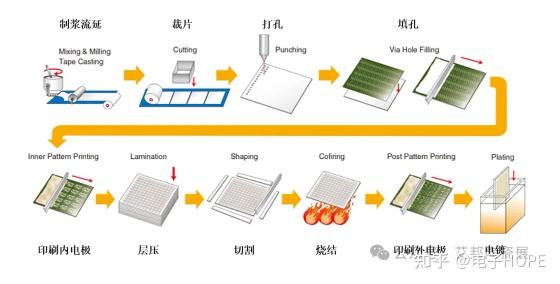

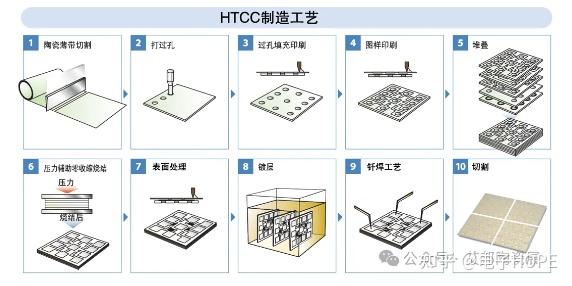

3. Flusso di processo di produzione
Passaggi core Shared:
1. tape casting: formare fogli di ceramica verde (spessore: 10–100 μm).
2. Scherma della scherma: depositare i modelli di elettrodi (ad es. Pasta AG per LTCC, NI per MLCC).
3. LAMINAZIONE: strati di impilamento sotto pressione (20-50 MPa).
4. sintering: sparare in atmosfere controllate (N₂/H₂ per MLCC, aria per LTCC/HTCC).
5. Terminazione: applicazione di elettrodi esterni (ad esempio, placcatura AG per MLCC).
Differenze critiche:
· VIA Drilling: LTCC/HTCC richiede VIA perforato al laser per interconnessioni verticali; MLCC salta questo passaggio.
· Atmosfera intermedia:
· Countlayer Count:
4. Compromessi di performance
|
Metric |
Mlcc |
Ltcc |
Htcc |
|
densità dicapacitance |
100 μF/cm³ (grado X7R) |
N/A (focus non capacità) |
N / A |
|
Conducibilità termica |
3–5 w/m · k |
2–3 w/m · k |
20–30 W/m · K (basato su ALN) |
|
Cte corrispondente |
Poor (vs. Si) |
Moderare |
Eccellente (al₂o₃ ≈ 7 ppm/° C) |
|
High-Frequency Loss |
Tan Δ <2% (a 1 MHz) |
Bassa perdita di inserimento (<0,5 dB a 10 GHz) |
Stabile fino alle frequenze THz |
5. Innovazioni emergenti
· Ultra-alto strato MLCC: la tecnologia dello strato di 0,4 μm di TDK raggiunge 220μF in pacchetti 0402.
· 3d Integrazione LTCC: i passivi incorporati di Kyocera riducono la dimensione del modulo RF del 60%.
· HTCC per ambienti estremi: i substrati ALN di Coorstek resistono a 1000 ° C nei sensori aerospaziali.
conclusione:Le tecnologie MLCC, LTCC e HTCC soddisfano le esigenze distinte in tutto lo spettro elettronico. MLCC domina i componenti passivi miniaturizzati, LTCC abilita sistemi RF compatti, mentre HTCC eccelle in applicazioni aggressive. Ottimizzazioni di processo - dalla scienza materiale per l'architettura - guidano la loro continua evoluzione in 5G, veicoli elettrici e sistemi aerospaziali avanzati.
-
