L'HTCC (ceramica ad alta temperatura co -aratta) prevede la miscelazione di polvere di ceramica con additivi come solventi, leganti, disperdenti e plastificanti per formare una sospensione. I nastri in ceramica verde sono ottenuti attraverso la tecnologia di fusione a nastro. Dopo averli tagliati in film di dimensioni fisse, viene eseguita la perforazione laser. La tecnologia di stampa dello schermo viene utilizzata per riempire i fori e i circuiti di progettazione su ogni strato con metalli come tungsteno, molibdeno e molibdeno - manganese. Quindi, i corpi verdi vengono laminati, pressati, tagliati e sinterizzati. Infine, viene raggiunta l'interconnessione verticale tra diversi strati e la combinazione di metallo e ceramica è completata.

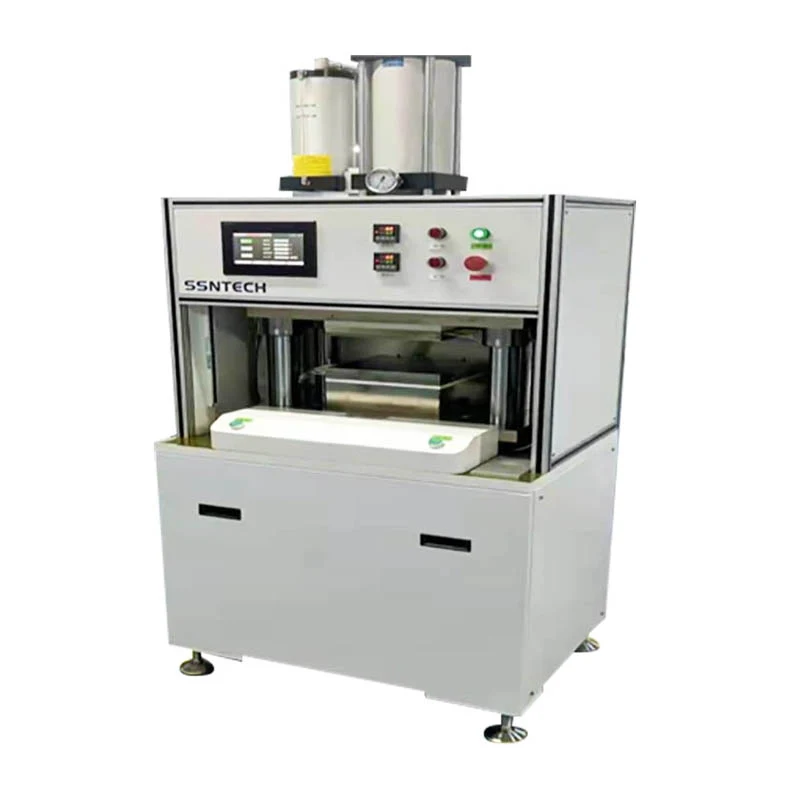

ILMacchina per appiattimento HTCCè un'attrezzatura chiave appositamente progettata per l'elaborazione di fogli di ceramica verde HTCC e prodotti correlati e svolge un ruolo importante nel processo HTCC. La sua funzione principale è quella di appiattire accuratamente i fogli di ceramica verde HTCC, garantendo la piattaforma e la stabilità dei fogli di ceramica verde nella successiva elaborazione, migliorando così efficacemente la qualità e le prestazioni dei prodotti finali.
1. Funzioni e principi dell'attrezzatura
(1) Panoramica della funzione
Foglio di ceramica verde appiattimento: può appiattire la sospensione riempita o motivi stampati sui fogli di ceramica verde HTCC in condizioni di temperatura e pressione specifiche. Controllando con precisione la pressione e la temperatura, viene eliminata la irregolarità sulla superficie dei fogli di ceramica verde, fornendo una buona base per i successivi processi come laminazione e sinterizzazione.
Applicazione di pressione uniforme: può realizzare una pressurizzazione uniforme dei materiali del prodotto. Nel processo di produzione dei prodotti HTCC, la pressione uniforme è cruciale. Può garantire che tutte le parti dei fogli di ceramica verde siano stressate in modo uniforme, evitando difetti come la deformazione e la delaminazione causati dalla pressione irregolare, migliorando notevolmente la stabilità e la coerenza dei prodotti e riducendo la velocità di difetto.
(2) Principio di lavoro
Sulla base della teoria dell'elasticità e della plasticità, la testa di pressione dell'attrezzatura viene utilizzata per applicare la pressione sui fogli di ceramica verde HTCC. Quando la testa di pressione agisce sui fogli di ceramica verde, i fogli di ceramica verde subiscono una deformazione elastica sotto pressione. Con il continuo aumento della pressione, i fogli di ceramica verde entrano gradualmente nella fase di deformazione plastica, realizzando così la correzione e l'appiattimento dell'irrenezza superficiale. Allo stesso tempo, l'attrezzatura è dotata di precisi sistemi di controllo della pressione e della temperatura per garantire la stabilità della pressione e della temperatura durante il processo di appiattimento, soddisfacendo i requisiti del processo di appiattimento di diversi fogli di ceramica verde HTCC.
2. Caratteristiche e vantaggi dell'attrezzatura
(1) ad alto: controllo della pressione di precisione
Regolamento preciso della pressione: adotta un sistema idraulico avanzato e sensori di pressione ad alta precisione, che possono realizzare una regolazione in collaborazione della pressione di appiattimento con un'accuratezza della regolazione di ± 0,1MPa. Che si tratti di fogli di ceramica verde sottile o materiali speciali che richiedono un'alta pressione per l'appiattimento, la pressione può essere impostata e controllata per garantire la consistenza e la stabilità dell'effetto di appiattimento.
Uniformità ad alta pressione: attraverso la struttura della testa di pressione e il sistema di distribuzione della pressione in modo ottimale, garantisce che la pressione sia distribuita uniformemente nell'intera area di appiattimento, con una deviazione di pressione di L ESS rispetto a ± 1%. Questa caratteristica evita efficacemente problemi come la deformazione e le crepe dei fogli di ceramica verde causati da una pressione locale eccessiva o insufficiente, migliorando significativamente la qualità e la resa del prodotto.
(2) controllo preciso della temperatura
Ampio intervallo di controllo della temperatura: ilMacchina per appiattimento HTCCè dotato di un sistema di controllo di riscaldamento e temperatura completo, con un intervallo di controllo della temperatura dalla temperatura ambiente a 200 ℃, che può soddisfare i requisiti di temperatura dei diversi materiali in foglio di ceramica verde HTCC durante il processo di appiattimento. Sia che si tratti di temperatura - materiali speciali in foglio di ceramica verde sensibili o condizioni di temperatura richieste dai processi convenzionali, è possibile ottenere una regolazione e un controllo precisi.
Precisione di controllo della temperatura alta: adotta l'algoritmo di controllo della temperatura intelligente PID, combinato con sensori di temperatura ad alta precisione, con una precisione di controllo della temperatura di ± 1 ℃. Un ambiente di temperatura stabile è favorevole al flusso uniforme e alla deformazione plastica dei materiali all'interno dei fogli di ceramica verde, garantendo l'effetto di appiattimento riducendo al contempo l'impatto delle fluttuazioni della temperatura sulle prestazioni dei fogli di ceramica verde.
(3) prestazioni operative efficienti e stabili
Design strutturale ad alta affidabilità: il telaio principale è realizzato in acciaio ad alta resistenza, che ha un'eccellente rigidità e stabilità dopo l'elaborazione di precisione e un'ispezione rigorosa di qualità. Durante il funzionamento continuo a lungo termine, l'attrezzatura può resistere a enormi pressioni e frequenti operazioni e non è soggetta a deformazione, allentamento e altri problemi, garantendo un'elevata affidabilità e una lunga durata dell'attrezzatura.
Sistema avanzato di trasmissione e controllo: è dotato di un sistema di trasmissione motore avanzato e di un sistema di controllo PLC, realizzando l'automazione e l'intelligenza del funzionamento delle apparecchiature. Gli operatori devono solo impostare i parametri pertinenti sull'interfaccia della macchina umana e l'apparecchiatura può completare automaticamente l'operazione di appiattimento secondo il programma preimpostato, con un funzionamento semplice e un funzionamento stabile. Allo stesso tempo, l'attrezzatura è dotata di una diagnosi di guasto completa e di una funzione di allarme, che può rilevare tempestivamente i problemi durante il funzionamento, migliorando l'efficienza della produzione e la comodità della manutenzione delle attrezzature.
(4) Buona comodità operativa
User - Friendly Human - Interfaccia della macchina: un touchscreen a colori di grandi dimensioni viene utilizzato come interfaccia di interazione della macchina umana. La progettazione dell'interfaccia è semplice e intuitiva e l'operazione è conveniente e facile da capire. Gli operatori possono facilmente completare le operazioni come l'impostazione dei parametri, l'avvio e l'arresto delle apparecchiature e il monitoraggio dello stato operativo attraverso il touchscreen, riducendo notevolmente l'intensità del lavoro e la difficoltà di funzionamento degli operatori.
Sistema di cambio di muffa rapida: per soddisfare le esigenze di appiattimento dei fogli di ceramica verde HTCC di diverse specifiche, l'attrezzatura è dotata di un sistema di cambio di stampo rapido. Attraverso semplici operazioni, lo stampo può essere sostituito in breve tempo, migliorando la versatilità e la flessibilità di produzione dell'attrezzatura e adattandosi a compiti di produzione diversificati.
3. Campi applicativi
ILMacchina per appiattimento HTCCè ampiamente utilizzato in vari collegamenti dell'industria dei dispositivi in ceramica multistrato HTCC, incluso ma non limitato alla produzione dei seguenti prodotti:
Sensore di ossigeno con chip HTCC: nel processo di produzione dei sensori di ossigeno a chip, l'appiattimento preciso dei fogli di ceramica verde da parte della macchina per appiattimento HTCC aiuta a garantire la coerenza e la stabilità della struttura interna del sensore, migliorando così l'accuratezza della misurazione e l'affidabilità del sensore.
Pacchetto di ceramica HTCC: per la produzione di pacchetti in ceramica HTCC, la macchina di appiattimento può garantire la planarità dei fogli di ceramica verde prima della laminazione e della sinterizzazione, in modo che il pacchetto abbia una migliore tenuta e prestazioni elettriche quando incapsulano componenti elettronici.
Sensore di pressione HTCC: nella produzione di sensori di pressione, la planarità dei fogli di ceramica verde influisce direttamente sull'accuratezza del rilevamento della pressione del sensore. La macchina per appiattimento HTCC offre un buon effetto di appiattimento per i fogli di ceramica verde attraverso una pressione uniforme e un controllo preciso della temperatura, migliorando così le prestazioni complessive del sensore di pressione.
